「佳境生態(tài)」透水混凝土水灰比的設(shè)計(jì)選擇

水灰比既影響無砂透水混凝土強(qiáng)度，又影響其透水性。對(duì)不同粒徑、不同顆粒形狀的骨料，其合理水灰比不同。水灰比過小，水泥漿過稠，水泥漿較難均勻地包裹在骨料顆粒表面，不利于強(qiáng)度提過，反之，如果水灰比過大，水泥漿又會(huì)從骨料顆粒表面滑下，包裹粗骨料顆粒表面水泥漿過薄，同樣不利于強(qiáng)度的提高，同時(shí)由于水泥漿流動(dòng)性過大，水泥漿可能把透水空隙部分或全部填實(shí)，也不利于透水。

透水混凝土得出合理的水灰比？

1、在較初進(jìn)行透水混凝土的試拌與調(diào)整時(shí)，根據(jù)經(jīng)驗(yàn)來判定水灰比是否合適。曲適量拌和好的混凝土拌和物進(jìn)行觀察，如果水泥漿在骨料顆粒表面包裹均勻，沒有水泥漿下滴現(xiàn)象，而且顆粒有類似金屬的光澤，則說明水灰比較為合適。

2、在配合比已經(jīng)確定后，在骨料、水泥用量一定的情況下，從小到大選定幾組不同的水灰比分別拌制混凝土，通過試驗(yàn)分別測(cè)出其抗壓強(qiáng)度，繪制出W/C曲線，求出較大強(qiáng)度所對(duì)應(yīng)的水灰比，即為較佳水灰比。

透水混凝土的水灰比指的就是透水混凝土的原材料的配合比。

 透水混凝土配合比

透水混凝土攪拌時(shí)如何更好的控制水灰比：

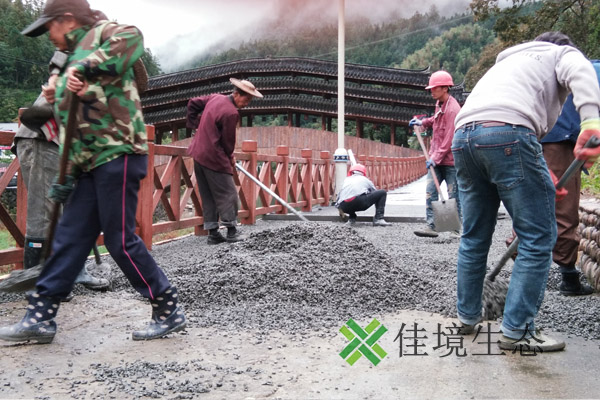

 先在空機(jī)中放用水量的20%，空機(jī)攪拌，再提升料斗進(jìn)料。在攪拌中分多次加水，直到水灰比完成計(jì)量。要求攪拌均勻，符合施工要求。合適的用水量攪拌的砼用手能攥成團(tuán)，手松開后，手表面吸附漿體較少。

水灰比對(duì)透水混凝土又有哪些影響：
水灰比過小時(shí)，膠體和晶體的材料不能充分形成，透水混凝土和易性差，透水混凝土振搗、密實(shí)很困難，如果在透水混凝土充分硬化后未水化水泥再遇水發(fā)生水化作用，水化產(chǎn)物造成的膨脹應(yīng)力作用便有可能造成透水混凝土的開裂。

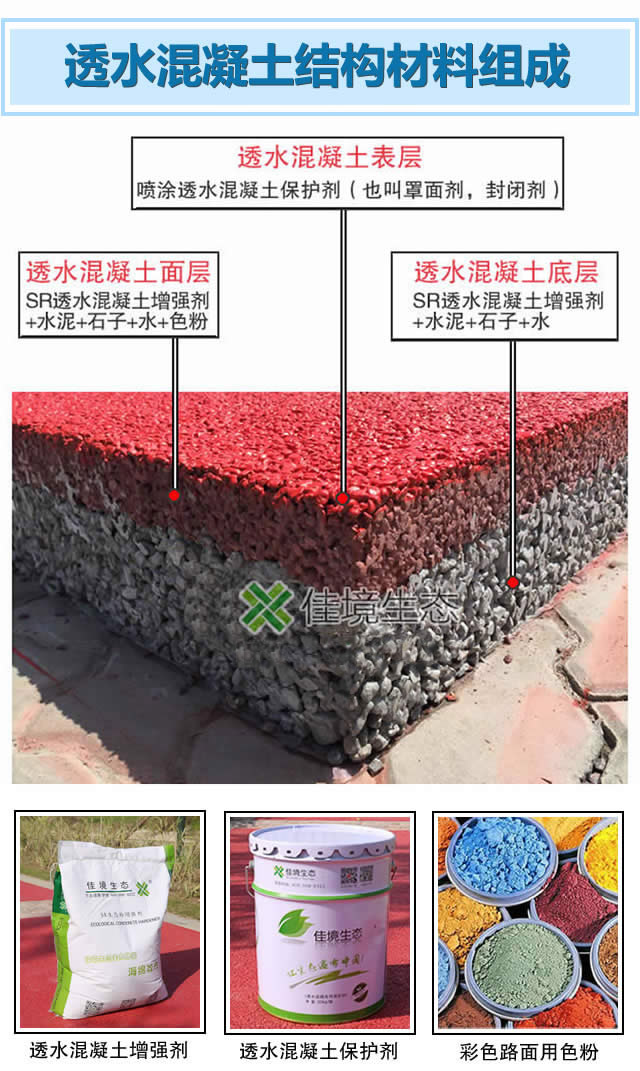

透水混凝土材料的選擇
1、水泥：質(zhì)量符合國(guó)家規(guī)定的425普通硅酸鹽水泥；
2、透水混凝土增強(qiáng)劑：SR透水混凝土增強(qiáng)劑；
3、石子：要求干凈，強(qiáng)度達(dá)標(biāo)，粒徑3—5mm；
4、水：普通干凈的水，如河水、自來水等.
